Die SAT-ZF-Aufbereitung von IRCO ist eine flexible und zukunftssichere Lösung für Gemeinschaftsanlagen. Bei Satellitenempfangs-Systemen für mehrere Teilnehmer werden zwar normalerweise Multischalter eingesetzt, doch nicht immer ist die dazu erforderliche Verteilung möglich beziehungsweise nur mit einem relativ grossen Aufwand zu realisieren.

In solchen Situationen kommt die SAT-ZF-Aufbereitung zum Zug, denn mit diesem System kann ein Baumnetz verwendet werden. Bisher legte der Satellitenbetreiber durch die Transponderbelegung fest, in welcher Reihenfolge die Programme in der Satelliten-ZF anliegen. Dabei belegen auch viele uninteressante oder codierte Programme den knappen Frequenzbereich. Mit einer SAT-ZF-Umsetzung werden nur die gewünschten Programme bzw. digitalen Transponder in einem optimierten Frequenzraster übertragen. In der SAT-ZF von 950...2150MHz können 30 digitale Transponder umgesetzt werden, was ca. 180-250 TV-Programmen entspricht.

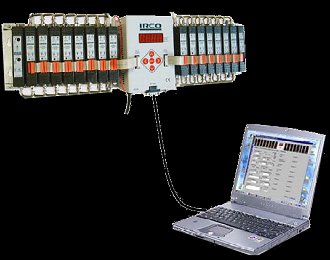

Eine vollbestückte IRCO-Aufbereitung beinhaltet ein Netzteil mit Programmiergerät,16
SAT-ZF-Umsetzer sowie ein
SAT-ZF-Verstärker. Auf Wunsch
erhalten Sie die fertig aufgebaute
IRCO-Anlage komplett vorprogrammiert.

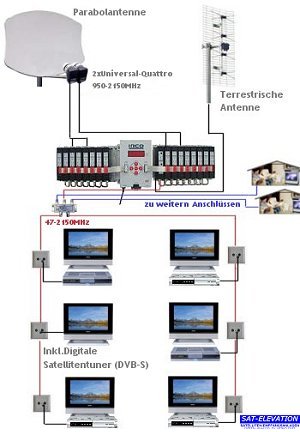

Dieses Anlagebeispiel zeigt eine vollbestückte IRCO-Aufbereitung, die eine geniale Lösung zur Verteilung digitaler Satellitenprogramme in kleineren und mittleren Gemeinschafts-Antennenanalgen.



  IRCO-Aufbereitung(84kb)
  IRCO-802 (307kb)

Kopfstation GRUNDIG

Die Kopfstation von Grundig können zu den "normalen" analogen Standartprogrammen die gewünschten  digitalen Programmpackete demoduliert und mit  QAM-Modulatoren auf die gewünschte Ausgangsfrequenz umgesetzt werden. Beachten Sie bitte, dass immmer komplette Pakete  bzw. Transponder umgesetzt werden. Teilnehmer welche die digitalen Programme empfangen wollen, müssen einen DVB-Empfänger für Kabelempfang montieren. z.b

Human CI-5100c.
Diese Anlagenart eignet sich im Moment nur auf Grunde der teueren Digital-Twin Kassetten nur für grosse Umsetzungen bzw. Kabelnetzte /Hotels's.

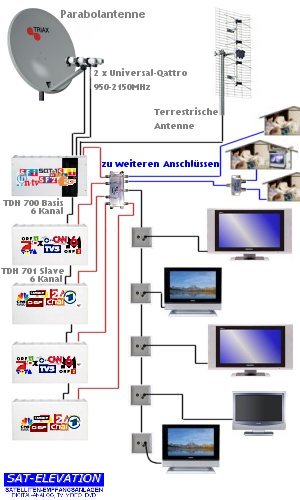

Die Grundeinheit der neuen TDH-Serie-Kanalaufbereitung von Triax ist das Basisgehäuse TDH-700  welches man direkt an Wänden oder in 19"-Schränken montieren kann. Das Basisgehäuse enthält Netzteil und Bedienteil für die programmierung und kann 6 Kassetten
aufnehmen.

- Grundgehäuse für 1..6 digitale Kanalzüge
-  Aufbereitung von bis zu 30 Kanälen
-  Bedienbar über Fernbedienung oder PC
-  Modularer Aufbau
-  Master/Slave-Prinzip
-  Nachbarkanaltaugliche Module (VSB)
-  Hoher Ausgangspegel (ca. 105dBµV mit 6 Kanälen)
-  TV-Standards PAL, Secam, B/G, I, L, D/K einstellbar
-  Grundgehäuse für Wandmontage und einbaufähig in 19’’-Einbauschränke
-  Eingebauter Ventilator
-  Kompakte Abmessungen BxTxH: 440x223x160mm
-  Fernbedienbar via Modem
-  Software-Update ab PC
-  Mono-, Stereo-, Zweikanalton-Aufbereitung
-  Schaltnetzteil mit geringer Stromaufnahme

  Die Erweiterungseinheit der neuen
  Kanalaufbereitung von Triax TDH-701
  enthält Netzteil und  kann wieder 6 zu-
  sätzliche Kassetten aufnehmen. Es könen
  maximal bis zu 4 Erweitungseinheiten an
  der TDH-700 Basis angschlosen werden.




  Kopfstation_Manual (151kb)

   Musteranlage_6TV_50TV_30Rd (12kb)
  Bei diesem System können 6 Programme
  ohne und die andern Dienste kann man mit
  einem Digitale Kabel-Empfänger nutzen.

  Musteranlage _ 20TV_10Radio (12kb)
  Diese System hat den Vorteil, dass der
  Teilnehmer keinen Satellitenempfänger
  braucht. (QPSK auf PAL)

Kopfstation Triax

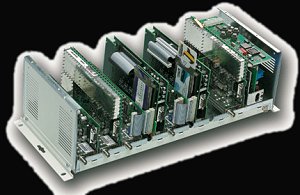

Die Grundeinheit der neuen TCH-Kanalaufbereitung von Triax ist das Basisgehäuse TCH-600 welches man direkt an Wänden oder in 19"-Schränken montieren kann. Das Basisgehäuse enthält Netzteil und Bedienteil für die programmierung und kann 8 Kassetten aufnehmen. Ein Mikroprozessor im TCH-System überwacht konstant die Tunereinstellungen.

Diese System hat den Vorteil, dass der Teilnehmer keinen Satellitenempfänger braucht. und die Programme direkt via TV - Gerät wählen kann. Damit sich eine solche Anlage lohnt, muss eine Mindestgrösse von ca. 10 Wohneinheiten erreicht werden.
